氣動UPVC蝶閥
- 閥門型號：D671S，D671X
- 通徑規格：DN50～DN300
- 結構形式：對夾式中線A型
- 閥體材質：UPVC、CPVC、PP、PVDF
- 公稱壓力：PN10
- 適用溫度：0～+60℃
- 應用范圍：水，油品，氣等腐蝕性介質
- 產品特點：體積小、重量輕、結構簡單、耐腐蝕性強
氣動UPVC蝶閥概述：
氣動UPVC塑料蝶閥具有耐腐蝕性強，耐磨損，閥體重量輕等優點，且應用范圍廣，閥體結構采用中線式，容易拆卸，維護簡單，適用于水、空氣、油類、腐蝕性化學液體。氣動塑料蝶閥通過壓縮空氣即可直接進行開關量調節，裝配上閥門定位器輸入4-20mA信號，可對介質流量，壓力，溫度等參數進行調節，被應用于一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
氣動UPVC蝶閥特點：
1、材質衛生無毒，結構簡單、體積小、重量輕、材料耗用省，安裝尺寸�。�
2、連接是由兩端的法蘭對夾而成，方便拆卸維修，耐磨損、容易拆卸，維護簡單易；
3、氣動UPVC蝶閥開關迅速、90度往復回轉，驅動力矩小。
4、氣動塑料蝶閥根據不同的介質有多種材料可選，耐腐蝕性強，體積小，適用于多種管路，應用范圍廣。

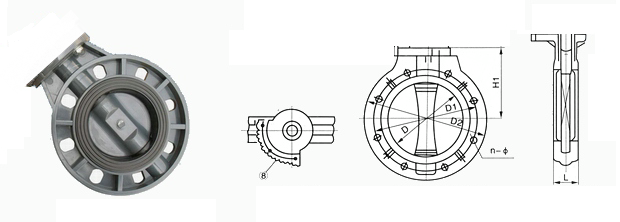

氣動UPVC蝶閥技術參數：

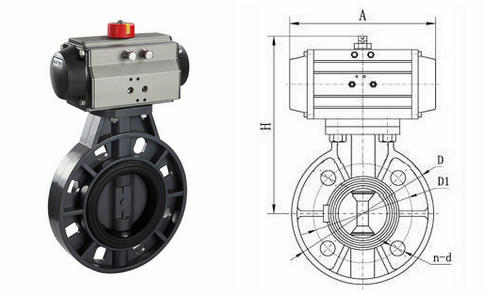

氣動UPVC蝶閥執行機構：
氣動UPVC蝶閥技術參數：
| 公稱通徑 | DN50～300mm |
| 公稱壓力 | PN 1.0 Mpa |
| 連接方式 | 對夾式 |
| 適用溫度 | 0～+60℃ |
| 結構形式 | A型 |
| 閥芯結構 | 圓盤式中線閥芯 |
| 閥體材質 | UPVC、CPVC、PP、PVDF |
| 閥芯材質 | UPVC、CPVC、PP、PTFE |
| 密封材質 | FPM、EPDM、NBR |
| 適用介質 | 水，油品，氣等腐蝕性介質 |
| 可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
| 驅動方法 | 壓縮空氣(可帶手輪) |
| 供氣壓力 | 0.4-0.7mpa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
|
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
